Приточно-вытяжная вентиляция: что это, как работает и когда нужна
Что такое приточно-вытяжная вентиляция: из чего состоит установка, зачем подогрев и рекуператор, чем она отличается от других систем, что подходит для квартиры и дома.
Коротко
- Приточно-вытяжная вентиляция — система, в которой и подачу свежего воздуха, и удаление отработанного выполняют вентиляторы, а расходы притока и вытяжки сбалансированы.
- Установка забирает воздух с улицы, очищает его фильтром, зимой подогревает и раздаёт по жилым комнатам; вытяжка забирает воздух из кухни и санузлов.
- Рекуператор передаёт приточному воздуху тепло уходящего и сокращает расходы на подогрев зимой — без смешивания потоков.
- Для квартиры есть компактные решения: приточные установки с подогревом и стеновые реверсивные рекуператоры. Для дома — центральная установка с воздуховодами по комнатам.
- Главный расходник — фильтры. Забитый фильтр незаметно снижает расход в разы, и система, работая, перестаёт вентилировать.

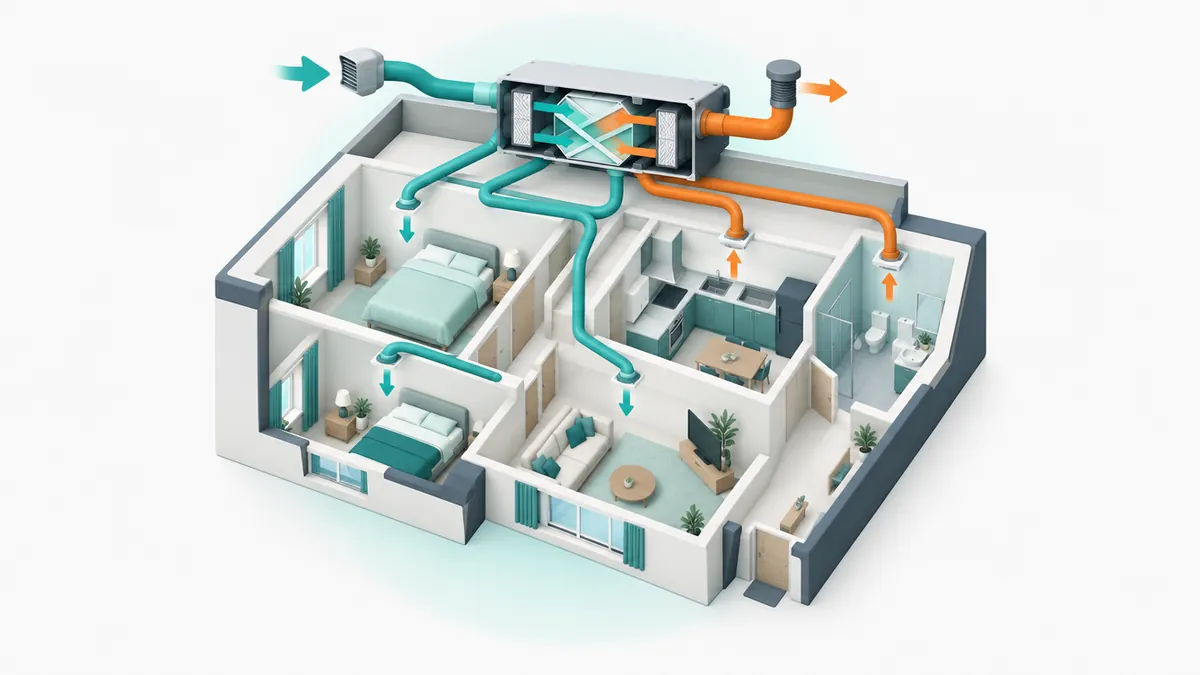

Приточно-вытяжная вентиляция — это система, в которой и подача свежего воздуха, и удаление отработанного выполняются вентиляторами, а расходы притока и вытяжки сбалансированы. Приточная часть забирает воздух с улицы, очищает его фильтром, зимой подогревает и раздаёт по жилым комнатам. Вытяжная часть забирает воздух из кухни, ванной и туалета и выбрасывает наружу. Часто обе части объединены в одной установке с рекуператором, который передаёт приточному воздуху тепло уходящего.
Чем она отличается от других систем
| Система | Как подаётся воздух | Как удаляется | Зависит от погоды |
|---|---|---|---|
| Естественная | Через окна, клапаны, неплотности | Через вентканалы за счёт тяги | Да, летом тяга слабеет |
| Механическая вытяжная | Через клапаны и неплотности | Вентилятором | Частично |
| Механическая приточная | Вентилятором, с подогревом | Через вентканалы и неплотности | Частично |
| Приточно-вытяжная | Вентилятором, с подогревом и фильтром | Вентилятором | Нет |
Естественная вентиляция в многоквартирных домах проектировалась под старые окна с неплотностями. После замены окон на герметичные приток исчезает, и вытяжка перестаёт работать. Почему так происходит и как это проверить — в разделе о вентиляции и в разборе проверки тяги.
Из чего состоит приточно-вытяжная установка
| Узел | Назначение |
|---|---|
| Воздухозаборная решётка | Забор уличного воздуха, защита от осадков и птиц |
| Воздушный клапан с приводом | Закрывает канал, когда установка выключена, — зимой это защита от замерзания нагревателя |
| Фильтр | Очищает приточный воздух от пыли, пыльцы, сажи |
| Рекуператор | Передаёт приточному воздуху тепло вытяжного |
| Нагреватель | Догревает воздух до заданной температуры — электрический или водяной |
| Охладитель (опционально) | Охлаждает приточный воздух летом — фреоновый или водяной |
| Вентиляторы | Приточный и вытяжной, часто с плавной регулировкой |
| Шумоглушители | Гасят шум вентиляторов в воздуховодах |
| Автоматика | Поддерживает температуру притока, следит за фильтрами и обмерзанием рекуператора |
Дальше воздух идёт по воздуховодам к решёткам или диффузорам в комнатах. Сечения воздуховодов подбирают по расходу и допустимой скорости, иначе система шумит и не выдаёт расчётный расход — как их считают.
Рекуператор: зачем он нужен
Зимой основная часть энергии вентиляции уходит на подогрев уличного воздуха. При −20 °C на улице и +20 °C в комнате каждый кубометр приточного воздуха нужно нагреть на 40 градусов. Рекуператор забирает тепло у вытяжного воздуха и передаёт приточному через тонкие стенки теплообменника — потоки не смешиваются.
| Тип рекуператора | Как работает | Особенности |
|---|---|---|
| Пластинчатый перекрёстноточный | Потоки идут крест-накрест через пакет пластин | Простой и надёжный, эффективность умеренная |
| Пластинчатый противоточный | Потоки идут навстречу друг другу | Высокая эффективность, больше риск обмерзания |
| Роторный | Вращающийся теплоаккумулирующий ротор | Переносит тепло и часть влаги, есть подвижные части |
| Энтальпийный (мембранный) | Пластины пропускают водяной пар | Возвращает влагу — меньше сушит воздух зимой |
Короткое определение рекуперации — в словаре.
Сколько воздуха нужно
Расход считают по помещениям: для жилых комнат — по числу людей или кратности, для кухни и санузлов — по минимальному расходу вытяжки.
| Помещение | Ориентир |
|---|---|
| Жилая комната | Около 30 м³/ч на человека |
| Кухня с электроплитой | Вытяжка от 60 м³/ч |
| Кухня с газовой плитой | Вытяжка от 100 м³/ч |
| Ванная, уборная | Вытяжка от 25 м³/ч каждая |
| Совмещённый санузел | Вытяжка от 50 м³/ч |
Свежий воздух подают в жилые комнаты, а удаляют из «грязных» зон — кухни и санузлов. Так воздух проходит через квартиру в правильном направлении, и запахи не разносятся. Посчитать воздухообмен для своих помещений можно калькулятором.
Варианты для квартиры
- Приточные клапаны и работающая вытяжка. Самый простой и дешёвый способ: клапан в стене или в оконном профиле, вытяжка через штатный канал. Подходит, если канал работает. Не даёт фильтрации и подогрева.
- Компактная приточная установка с подогревом. Небольшой прибор на стене, который забирает воздух через отверстие, фильтрует и подогревает его. Расход обычно в пределах сотни кубометров в час — хватает на одну–две комнаты.
- Стеновые реверсивные рекуператоры. Устанавливаются в отверстие в стене и попеременно работают на приток и на вытяжку, накапливая тепло в керамическом аккумуляторе. Ставятся парами.
- Центральная приточно-вытяжная установка. Установка с рекуператором за подвесным потолком или в кладовой, воздуховоды по комнатам. Лучший результат, но нужен ремонт и место.
Варианты для частного дома
В доме чаще выбирают центральную установку с рекуператором и разводкой по помещениям. Как считать расход по комнатам, где ставить установку и какие ошибки видны только зимой — в отдельном разборе.
Если дом кондиционируется системой чиллер–фанкойл или VRF, приточно-вытяжная установка работает в паре с ними: она отвечает за свежий воздух, а фанкойлы или внутренние блоки — за температуру в помещениях.
Типовые проблемы
| Что происходит | Частая причина |
|---|---|
| Свежести не чувствуется, хотя установка работает | Забиты фильтры, закрыт клапан, расход занижен при наладке |
| Из решёток дует холодным зимой | Слабый или выключенный нагреватель, защита рекуператора от обмерзания |
| Шум в комнатах | Высокая скорость воздуха в узких воздуховодах, нет шумоглушителя |
| Двери хлопают, свистят щели | Дисбаланс притока и вытяжки |
| Конденсат и наледь у установки | Не работает дренаж рекуператора, нет изоляции воздуховодов на улицу |
| Сухой воздух зимой | Большой приток холодного уличного воздуха с низкой абсолютной влажностью |
Сухость зимой — частая жалоба владельцев установок без возврата влаги. Как проверить влажность и что с ней делать — в разборе про влажность в квартире.
Обслуживание
- Фильтры — проверка раз в 1–3 месяца, замена по загрязнению или по датчику перепада давления. Это главный пункт: забитый фильтр снижает расход незаметно для владельца.
- Рекуператор — чистка и промывка по регламенту производителя, обычно раз в год.
- Дренаж — проверка отвода конденсата перед зимой.
- Нагреватель и автоматика — проверка датчиков, защиты от замерзания водяного нагревателя, работы клапана.
- Воздуховоды и решётки — осмотр и чистка по мере загрязнения.
- Замер расхода — раз в год или после изменений в системе: без замера нельзя сказать, что установка выдаёт проектный объём.
Регламент и периодичность для разных объектов — в разделе обслуживания вентиляции. Если вентиляция в доме не работает вовсе, порядок поиска причины — в отдельном материале.
Вопросы и ответы
Что такое приточно-вытяжная вентиляция простыми словами?
Это вентиляция, которая не зависит от погоды и тяги. Один вентилятор подаёт в дом свежий уличный воздух — очищенный и подогретый, второй удаляет из кухни, ванной и туалета отработанный. Расходы притока и вытяжки настраивают примерно равными, поэтому воздух в доме обновляется постоянно и предсказуемо.
Чем приточно-вытяжная вентиляция отличается от приточной?
Приточная система механически только подаёт воздух, а удаляется он сам — через вентканалы и неплотности. Приточно-вытяжная управляет обоими потоками. Это даёт баланс давления в помещениях и позволяет поставить рекуператор: вернуть тепло уходящего воздуха можно только тогда, когда этот воздух собирается вентилятором в одну точку.
Нужна ли приточно-вытяжная вентиляция в квартире?
Если в квартире пластиковые окна, закрытые на зиму, и при этом душно, потеют окна, а утром в спальне тяжело дышать — приток явно недостаточен. Решить это можно по-разному: от приточных клапанов при работающей вытяжке до компактной установки с подогревом. Полноценная приточно-вытяжная система с рекуперацией в квартире возможна, но требует места под воздуховоды и установку.
Что такое рекуперация в вентиляции?
Это передача тепла от уходящего воздуха приточному через теплообменник. Зимой уличный воздух нагревается теплом вытяжки ещё до нагревателя, поэтому подогревать его до комнатной температуры приходится гораздо меньше. Потоки при этом не смешиваются: в пластинчатом рекуператоре их разделяют тонкие стенки.
Можно ли кондиционировать воздух через приточно-вытяжную установку?
Можно, если в установку встроен охладитель — фреоновый, подключённый к наружному блоку, или водяной от чиллера. Но расход притока рассчитан на воздухообмен, а не на снятие тепла, поэтому такой охладитель в жилье обычно лишь догоняет свежий воздух до комфортной температуры. Основное охлаждение комнат по-прежнему делают кондиционеры или фанкойлы.
Источники и что почитать
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 54.13330 «Здания жилые многоквартирные» — минимальные расходы воздуха для кухонь и санузлов.
- Техническая документация производителей вентиляционного оборудования — характеристики установок, фильтров и рекуператоров.
