Вентиляция в частном доме: схемы, расчёт, типичные ошибки

Частный дом отличается от квартиры двумя вещами, и обе работают против естественной вентиляции. Вытяжные каналы здесь короче, поэтому тяга слабее: перепад давления зависит от высоты канала, а в одноэтажном доме её почти нет. И контур здания герметичнее — современный дом строят так, чтобы воздух не проходил сквозь стены, а значит, приток нужно организовывать сознательно.

Отсюда практический вывод, который стоит принять до проектирования: в частном доме вентиляция почти всегда механическая. Вопрос только в том, какая именно и сколько она будет стоить в эксплуатации.

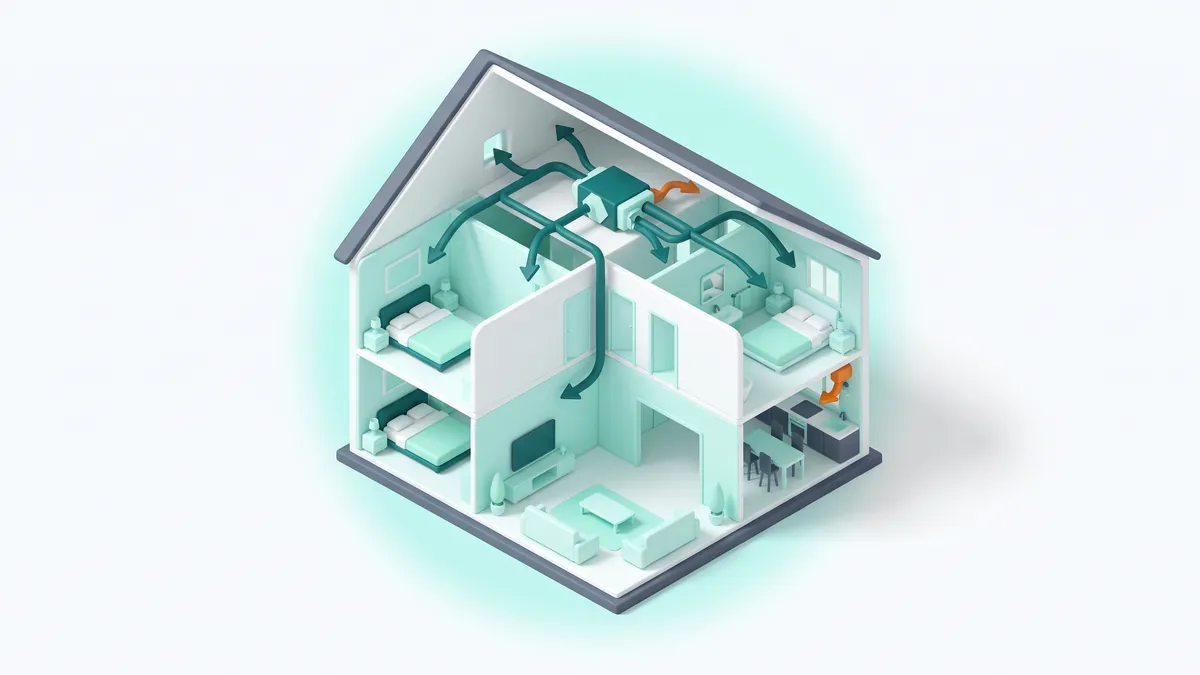

Три рабочие схемы

Промежуточных вариантов много: приточная установка с калорифером без рекуперации, децентрализованные рекуператоры в стенах комнат, комбинация вытяжки из «мокрых» зон с притоком только в спальни. Все они решают один и тот же баланс: сколько воздуха ушло, столько должно зайти.

Расчёт: по помещениям, а не по дому

Общая площадь дома для расчёта вентиляции почти бесполезна. Считают иначе.

Шаг 1. Вытяжка из «мокрых» помещений. Здесь нормируется фиксированный расход независимо от объёма: кухня, санузлы, постирочная. Кухонная вытяжка при этом не должна перекрывать канал наглухо — как её подключают правильно. Ориентиры те же, что и для квартиры — в справочнике по вентиляции. В доме к списку добавляются котельная, кладовая и иногда гараж, и у них свои требования.

Шаг 2. Приток в жилые комнаты. Считается по числу людей и по площади, берётся большее из двух — это и делает калькулятор воздухообмена.

Шаг 3. Баланс. Суммарный приток и суммарная вытяжка сводятся. Расхождение допускается небольшое и осознанное: лёгкое разрежение в санузлах, чтобы запахи не расходились по дому.

Шаг 4. Переток. Воздух должен пройти путь от приточной решётки в спальне до вытяжки в санузле. Для этого межкомнатным дверям нужен зазор снизу или переточные решётки. Дверь без зазора отрезает комнату от системы, и расчёт перестаёт работать.

Рекуперация: что она реально даёт

Рекуператор — теплообменник, в котором уходящий тёплый воздух отдаёт тепло входящему холодному, не смешиваясь с ним. Определение и механика — в словаре.

Что важно понимать до покупки:

Возвращается тепло, а не воздух. Потоки разделены. Никакой рециркуляции в исправной установке нет.

Заявленная эффективность достигается в определённых условиях. Цифры производителя относятся к расчётному режиму и балансу потоков. При разбалансировке системы, забитом фильтре или на предельных расходах фактический возврат ниже.

Экономия не мгновенная. Установка окупается не столько деньгами, сколько возможностью вентилировать зимой, не выхолаживая дом. Считать её как инвестицию с коротким сроком возврата — путь к разочарованию.

Есть постоянные расходы. Фильтры меняются несколько раз в год, теплообменник чистится, вентиляторы потребляют электричество круглосуточно. Промытый и высушенный фильтр тонкой очистки работает хуже нового, поэтому его меняют, а не стирают. Регламент — в материале про обслуживание вентиляции.

Зимние проблемы, которых нет летом

Дом с приточно-вытяжной установкой начинает вести себя иначе при устойчивом морозе. Три сценария, которые проявляются только в холод.

Обмерзание теплообменника. Влага из вытяжного воздуха конденсируется на холодной стороне и замерзает. Лёд перекрывает каналы, расход падает, установка уходит в защиту или работает вхолостую.

Схемы защиты: преднагрев приточного воздуха электрическим или водяным калорифером до теплообменника; байпас, отправляющий приточный поток мимо теплообменника на время оттайки; периодическая остановка притока с прогревом вытяжным потоком. Установка без какой-либо защиты в морозном климате нежизнеспособна.

Конденсат на воздуховодах. Приточный воздуховод от уличной решётки до установки холодный. Если он проходит по тёплому чердаку или подшивке без теплоизоляции, на нём конденсируется влага и капает. Пятно на потолке ищут в кровле, а причина — в изоляции канала. То же с вытяжным воздуховодом на неотапливаемом чердаке: тёплый влажный поток отдаёт влагу на холодных стенках.

Отвод конденсата от установки. Рекуператор выделяет воду, и её нужно отводить с гидрозатвором. Трубка, идущая через холодную зону, зимой замерзает и перекрывает слив — дальше вода идёт внутрь установки.

Котёл, камин и вентиляция

Отдельный блок, потому что здесь цена ошибки другая.

Теплогенератор с открытой камерой сгорания — газовый котёл без коаксиального дымохода, твердотопливный котёл, камин — забирает воздух на горение из помещения. Мощная вытяжка в том же доме создаёт разрежение и может опрокинуть тягу дымохода: продукты сгорания пойдут в дом.

Практические правила:

• теплогенераторам с открытой камерой нужен собственный организованный приток в котельную;
• вытяжка кухни и вентиляционная установка не должны создавать разрежение в зоне котла;
• котлы с закрытой камерой и коаксиальным дымоходом от этой проблемы избавлены — они берут воздух с улицы;
• при одновременной работе камина и мощной кухонной вытяжки открывают окно.

Разводка и место под оборудование

Где ставят установку. Технические помещения: котельная, кладовая, чердак с положительной температурой. Установка шумит, требует доступа для обслуживания и отвода конденсата. Место под неё закладывают на этапе проекта, а не ищут после отделки.

Как ведут воздуховоды. Кратчайшим путём, с минимумом поворотов, с расчётом сечения по расходу и допустимой скорости — про воздуховоды. В доме их обычно прячут в подшивной потолок или в межэтажное перекрытие, и это решение принимается до заливки перекрытий.

Про шум. Скорость потока в воздуховодах, идущих в спальни, держат ниже, чем в магистралях, иначе решётку слышно ночью — допустимые скорости по участкам. Шумоглушители на приточной и вытяжной линиях ставят сразу: добавить их потом в готовую подшивку заметно дороже.

Ошибки, которые видно через год

С чего начинать

1. Посчитайте потребность по помещениям — калькулятором, отдельно приток и вытяжку.
2. Определитесь со схемой исходя из режима проживания: сезонный дом и дом постоянного проживания требуют разного.
3. Заложите место и трассы до отделки. Это единственный пункт, который нельзя дёшево исправить потом.
4. Проверьте связку с отоплением, если есть теплогенератор с открытой камерой.
5. Заложите обслуживание в бюджет эксплуатации: фильтры, чистка, замер фактического расхода раз в год.
