VRF и VRV-системы: что это, как устроены и как обслуживаются

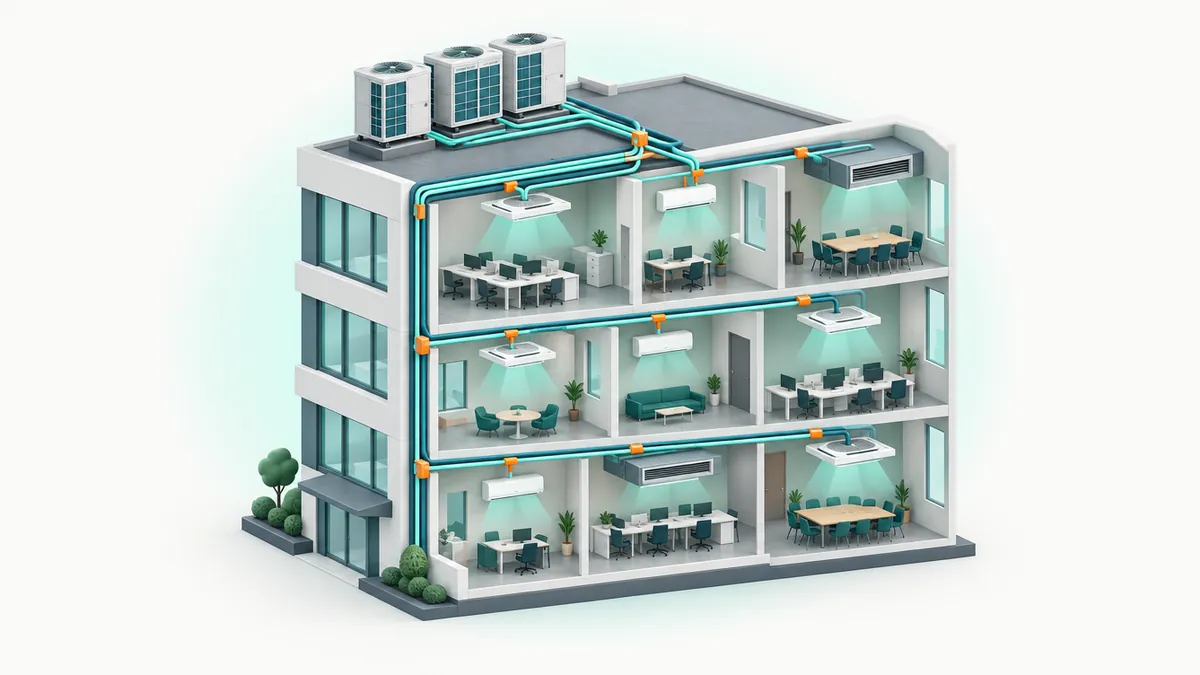

VRF (Variable Refrigerant Flow, переменный расход хладагента) — мультизональная система кондиционирования, в которой один наружный блок или модульная сборка из нескольких блоков питает по общей фреоновой трассе десятки внутренних блоков. VRV — та же технология под торговой маркой Daikin, которая первой вывела такие системы на рынок в начале 1980-х. На практике термины взаимозаменяемы.

Главное отличие от обычной сплит-системы — масштаб и регулирование. Каждый внутренний блок поддерживает температуру в своём помещении, а наружный блок плавно меняет производительность под суммарный запрос всех комнат.

Из чего состоит система

В каждом внутреннем блоке стоит электронный расширительный вентиль. Он дозирует, сколько хладагента пропустить через теплообменник, и этим регулирует холод или тепло в комнате. Холодильный цикл при этом тот же, что в бытовом кондиционере — устройство контура.

Тепловой насос и рекуперация

Система с тепловым насосом работает в одном режиме для всех блоков: либо все охлаждают, либо все греют. Если в межсезонье один блок попросит тепло, а другой холод, система выполнит запрос того, кто включился первым или кому отдан приоритет. Это и есть «конфликт режимов» — частая жалоба в офисах.

Система с рекуперацией тепла позволяет части блоков греть, а части — охлаждать одновременно. Тепло, отобранное в охлаждаемых помещениях, переносится в те, что греются, и система расходует меньше энергии, чем две отдельные. Технически это реализуют по-разному: трёхтрубной трассой с распределительными коробками или двухтрубной трассой с распределительным контроллером — зависит от производителя.

Ограничения, о которых надо знать заранее

Возможности VRF велики, но не безграничны. Конкретные цифры задаёт документация серии, поэтому здесь — общая логика.

• Длина трассы. Ограничены общая длина всех труб, расстояние до самого дальнего блока и длина после первого разветвителя. У современных серий это порядка сотни–полутора сотен метров до дальнего блока и сотни метров суммарно.
• Перепад высот. Отдельно ограничены перепад между наружным и внутренними блоками и перепад между внутренними блоками. От этого зависит возврат масла в компрессоры.
• Суммарная мощность внутренних блоков. Обычно её допускают в диапазоне примерно от половины до 130 % мощности наружного блока: расчёт идёт на то, что все помещения не нагружаются одновременно.
• Количество хладагента в помещении. Весь заряд системы при утечке может оказаться в одной комнате. Нормы безопасности, например EN 378, ограничивают концентрацию хладагента на кубометр помещения, поэтому для маленьких комнат с большой системой предусматривают детекторы утечки и отсечные клапаны.

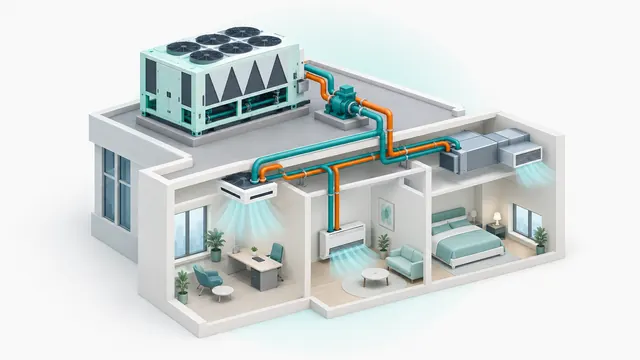

VRF, чиллер–фанкойл или мульти-сплит

Монтаж: где чаще всего ошибаются

Монтаж VRF — это сотни паяных соединений, и качество каждого определяет ресурс системы. Обязательные этапы:

1. Пайка в среде азота. Без продувки азотом внутри трубы образуется окалина, которая потом забивает расширительные вентили и фильтры.
2. Опрессовка азотом давлением выше рабочего с выдержкой. Падение давления означает негерметичность, которую нужно найти до заправки.
3. Вакуумирование до глубокого вакуума с контролем вакуумметром — от влаги и воздуха в контуре страдают компрессоры и масло. Что такое вакуумирование — в словаре.
4. Расчёт и внесение дополнительной заправки по весу — по фактическим длинам и диаметрам труб.
5. Адресация и пусконаладка — тестовый прогон с проверкой каждого блока.

Половина «необъяснимых» отказов VRF в первые годы — следствие пропущенного пункта из этого списка. Те же ошибки в бытовом масштабе разобраны в статье про ошибки монтажа.

Обслуживание

Регламент для VRF шире, чем для бытовой техники:

• внутренние блоки — фильтры, теплообменники, поддоны и дренаж, как у обычного сплита (порядок чистки);
• наружные блоки — мойка теплообменников, проверка вентиляторов, затяжка силовых клемм;
• контур — контроль рабочих параметров по сервисному пульту или программе, поиск утечек;
• журнал ошибок — история кодов показывает плавающие проблемы, которые не видны в момент визита;
• электрика — состояние вводов, балансировка фаз, качество питания.

Типовые неисправности

Коды ошибок VRF-систем — отдельная большая тема: в таких системах появляются ошибки адресации, связи и конфигурации, которых нет в бытовой технике. Общая логика расшифровки — в разделе кодов ошибок, а краткое определение термина — в словаре. Сравнение с другими типами техники — в обзоре типов кондиционеров.
