Инверторный кондиционер: как работает, чем отличается от on/off и что в нём ломается

Инверторный кондиционер — это кондиционер, у которого обороты компрессора регулируются плавно. Обычный on/off-кондиционер работает рывками: компрессор включается на полную мощность, охлаждает комнату до заданной температуры и выключается, а когда воздух прогреется — включается снова. Инверторный разгоняется на старте, а затем снижает обороты и работает непрерывно ровно с той мощностью, которая нужна, чтобы держать температуру.

Короткое определение — в словаре. Здесь — как это устроено технически и что из этого следует для ремонта.

Как устроен инвертор

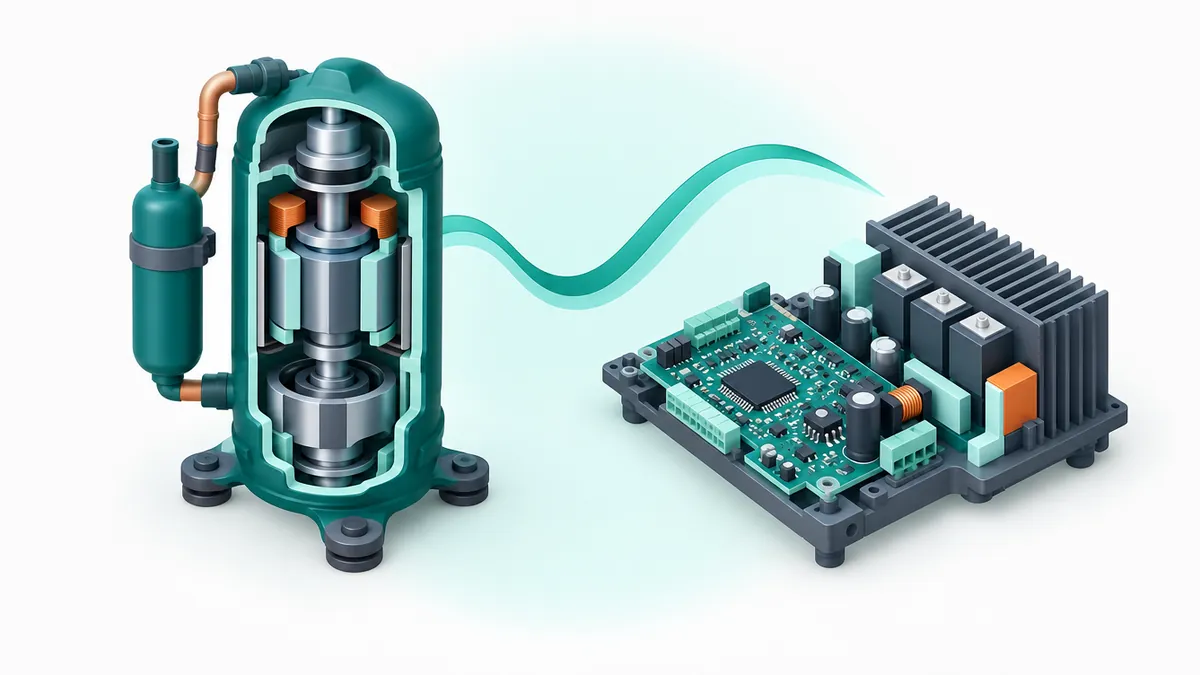

Слово «инвертор» относится не к кондиционеру целиком, а к электронике, которая питает компрессор. Она стоит в наружном блоке и работает в три шага:

1. Выпрямление. Сетевое переменное напряжение выпрямляется в постоянное. Часто здесь же работает корректор коэффициента мощности (PFC).
2. Звено постоянного тока. Крупные конденсаторы сглаживают напряжение — получается шина постоянного тока в несколько сотен вольт.
3. Инвертирование. Силовой модуль (IPM) из шести транзисторов формирует трёхфазное напряжение нужной частоты и подаёт его на компрессор.

Компрессор при этом — трёхфазный бесщёточный двигатель постоянного тока (BLDC) или синхронный двигатель. Плата постоянно рассчитывает положение ротора по токам в обмотках и меняет частоту вращения от минимальной до максимальной в зависимости от запроса.

Чем инвертор отличается от on/off на практике

Что ломается в инверторных кондиционерах

Полевой опыт показывает, что сам инверторный компрессор выходит из строя реже, чем электроника вокруг него.

Силовой модуль и его перегрев. Модуль выделяет тепло и стоит на радиаторе. Если радиатор забит пылью, высохла термопаста или в наружном блоке плохой обдув, модуль перегревается и уходит в защиту на высокой нагрузке — обычно в жару, через одинаковое время после пуска.

Скачки и просадки напряжения. Перенапряжение пробивает модуль и конденсаторы, низкое напряжение вызывает защиту и ошибки. Защитное реле напряжения на линии кондиционера — недорогая страховка для дорогой платы. Как проверяют питание — в разделе диагностики.

Конденсаторы звена постоянного тока. С возрастом теряют ёмкость, особенно при перегреве. Симптомы — ошибки по напряжению шины и нестабильная работа.

Ошибки определения положения ротора. Плата «не понимает», как стоит ротор, и не может разогнать компрессор. Причина бывает в плате, в обмотках компрессора или в механическом подклинивании.

Вентилятор наружного блока. DC-двигатель вентилятора имеет собственную электронику; его отказ ведёт к перегреву и защите по давлению.

Коды ошибок инвертора у разных марок

Обозначения приведены по типовой трактовке бытовых серий; точная таблица — в документации модели.

Как проверяют инверторный компрессор

Проверка отличается от обычного компрессора с пусковым конденсатором — о нём отдельно.

1. Сопротивление обмоток. Мультиметром измеряют сопротивление между выводами U–V, V–W и W–U. У исправного компрессора все три значения одинаковые и небольшие — обычно от долей ома до нескольких ом. Заметная разница между парами означает межвитковое замыкание.
2. Сопротивление изоляции. Мегаомметром проверяют изоляцию между каждым выводом и корпусом. Низкое сопротивление — пробой изоляции, компрессор под замену.
3. Пуск тестером. Специальный тестер инверторных компрессоров формирует трёхфазное питание и позволяет убедиться, что компрессор крутится и создаёт давление, без участия штатной платы.
4. Замер под нагрузкой. На работающей системе контролируют ток, давления и температуры, сравнивая с данными производителя.

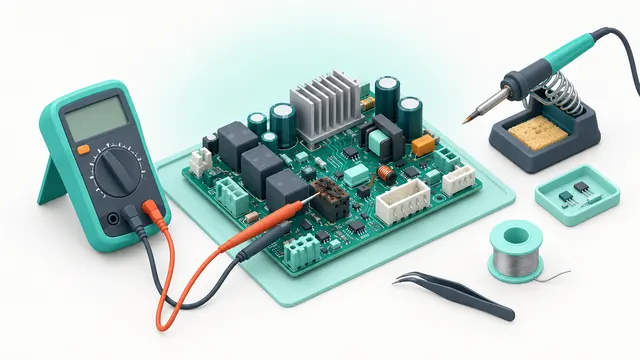

Плата инвертора: ремонтировать или менять

Решение зависит от того, что именно вышло из строя и доступна ли плата:

• ремонт оправдан при выгоревших элементах питания, предохранителях, отдельных компонентах, если силовой модуль цел;
• замена силового модуля — частый вариант ремонта, если модуль доступен и плата не повреждена вокруг;
• замена платы целиком — если повреждения обширные или ремонт нерентабелен.

Перед любым решением важно найти причину отказа: если модуль сгорел из-за перегрева или скачка напряжения, новый модуль повторит судьбу старого. Подробно о диагностике и ремонте плат — в отдельном разборе.

Зимний комплект и инвертор

Инверторные модели многих производителей сами регулируют давление конденсации оборотами вентилятора и допускают охлаждение при более низких уличных температурах, чем on/off. Если охлаждение в мороз всё же нужно, зимний комплект для инвертора подбирают по рекомендациям производителя: универсальные комплекты с регулятором вентилятора для части инверторных моделей не подходят. Что такое зимний комплект и когда он нужен — в разделе обслуживания.

Как продлить жизнь инверторной технике

• раз в сезон мыть наружный блок: перегрев силового модуля и конденсатора — частая причина защит (порядок чистки);
• поставить реле напряжения на линию кондиционера, особенно в частном доме и на даче;
• не перекрывать наружный блок коробами и вещами;
• при повторяющихся ошибках по току и напряжению искать причину в сети, а не перезапускать технику раз за разом.

Если инверторный кондиционер перестал холодить, общий порядок поиска причины — в разборе «кондиционер не холодит».
