Фанкойл: что это такое и как работает система чиллер–фанкойл

Фанкойл — это теплообменник с вентилятором, через который течёт вода. Летом в него подают холодную воду от чиллера, зимой — горячую от котла или теплового пункта, а вентилятор прогоняет через теплообменник комнатный воздух. Слово составлено из английских fan («вентилятор») и coil («змеевик»). В помещении нет ни компрессора, ни хладагента: всё, что производит холод, стоит в другом месте здания.

Поэтому фанкойл почти никогда не встречается в одиночку. Он работает в составе системы чиллер–фанкойл, и разобраться в нём проще, если смотреть на систему целиком.

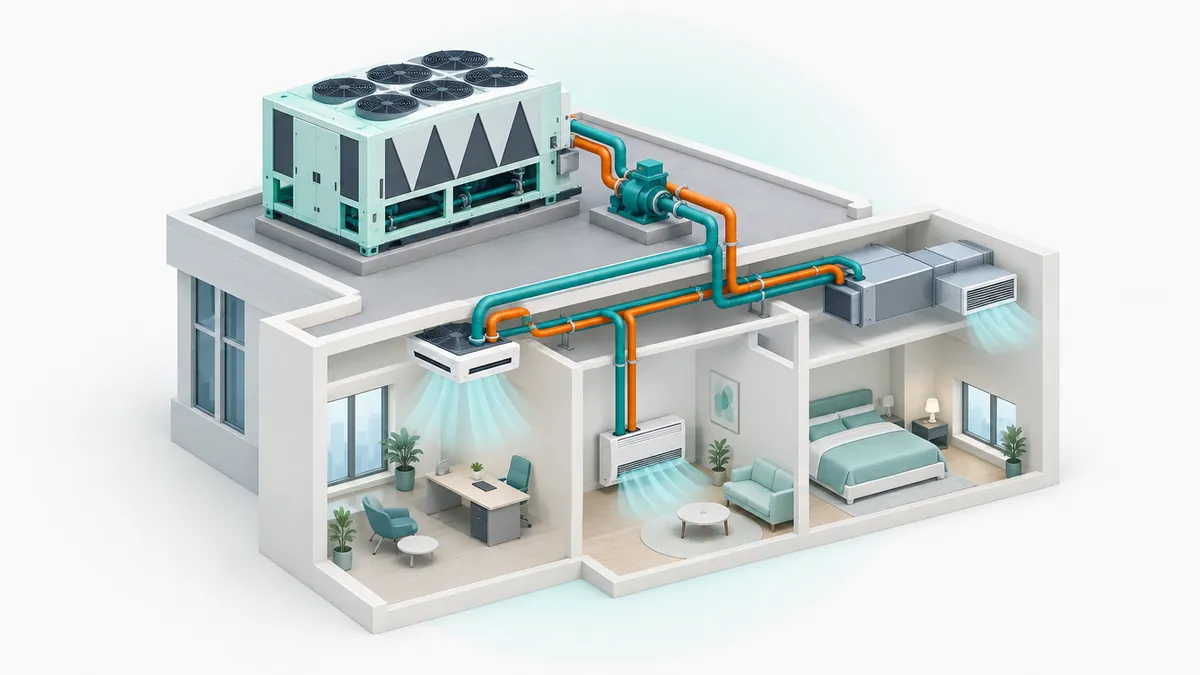

Как устроена система чиллер–фанкойл

Систему удобно разделить на три звена: источник холода, гидравлику и доводчики в помещениях.

Холодильный цикл внутри чиллера тот же, что в любом кондиционере: компрессор, конденсатор, расширительное устройство, испаритель. Разница в том, что испаритель охлаждает не воздух, а воду. Как работает сам цикл — в разборе устройства кондиционера.

Чиллеры бывают с воздушным охлаждением конденсатора — моноблоки на крыше или на площадке у здания — и с водяным, которые ставят в техническом помещении и отводят тепло через градирню или сухой охладитель. Для частного дома и небольшого офиса это почти всегда моноблок с воздушным охлаждением.

Какая вода течёт в фанкойлах

Классический расчётный график для охлаждения — вода 7 °C на подаче и 12 °C на обратке. Встречаются и «тёплые» режимы, например 10/15 °C: при них на теплообменнике меньше выпадает конденсата, но фанкойл должен быть крупнее.

Если чиллер стоит на улице и система работает круглый год, вместо воды заливают незамерзающий раствор на основе этилен- или пропиленгликоля. Он гуще воды и хуже переносит тепло, поэтому насосы и теплообменники под гликоль подбирают с запасом.

В режиме отопления температура зависит от источника тепла: от тёплых 35–45 °C при тепловом насосе до 60–70 °C при котле.

Какие бывают фанкойлы

Внешне кассетный или настенный фанкойл легко спутать с внутренним блоком сплит-системы. Отличить можно по трубам: к фанкойлу подходят две толстые трубы с запорными кранами, к сплиту — две тонкие медные трубки и межблочный кабель.

Двухтрубная и четырёхтрубная схема

Двухтрубная схема — одна пара труб: подача и обратка. Летом по ним идёт холодная вода, зимой горячая, и переключается вся система сразу. Это дешевле, но в межсезонье появляется классическая проблема офисов: южные комнаты хотят холода, северные — тепла, а дать одновременно и то и другое система не может.

Четырёхтрубная схема — две пары труб и два теплообменника (или один с двумя контурами). Каждый фанкойл в любой момент сам выбирает, греть или охлаждать. Монтаж и материалы дороже, зато микроклимат управляется по помещениям.

Промежуточный вариант — двухтрубный фанкойл с электрическим нагревателем: холод идёт от чиллера, а в прохладные дни помещение догревает электрический тэн.

Чем система чиллер–фанкойл отличается от VRF

Это главная альтернатива для зданий, где нужно кондиционировать много помещений. Подробно про мультизональные фреоновые системы — в разборе VRF.

Обслуживание фанкойла

Регламент похож на обслуживание внутреннего блока кондиционера, но с «водяной» частью:

1. Фильтры — промывка или замена раз в один–три месяца в сезон. Забитый фильтр — первая причина слабого обдува.
2. Теплообменник — чистка ламелей от пыли раз в сезон, при сильном загрязнении — мойка.
3. Поддон и дренаж — в режиме охлаждения фанкойл производит конденсат так же, как сплит. Засор даёт протечки — порядок промывки описан здесь.
4. Воздухоотводчики — сброс воздуха из теплообменника. Завоздушенный фанкойл дует, но не холодит и не греет.
5. Клапаны и приводы — проверка, что привод действительно открывает клапан по команде термостата.
6. Сетчатые фильтры на подаче — чистка при обслуживании гидравлики.
7. Теплоноситель — контроль давления в системе, концентрации гликоля и отсутствия шлама.

Типовые неисправности

Протечки у фанкойлов чаще всего связаны не с самим аппаратом, а с конденсатом на холодной обвязке: если кран или фитинг не заизолирован, на нём выпадает влага и капает на потолок. Принцип тот же, что с протечками внутреннего блока сплит-системы.

Когда выбирают чиллер–фанкойл, а когда нет

Систему выбирают для зданий, где много помещений, большие расстояния и перепады высот, где нежелателен хладагент в комнатах или где уже есть мощный источник тепла, который можно использовать и для доводчиков. Для квартиры или небольшого дома чиллер–фанкойл почти всегда избыточен — там проще и дешевле мульти-сплит или отдельные сплит-системы.

Если в здание нужно подавать ещё и свежий воздух, фанкойлы работают в паре с приточно-вытяжной вентиляцией: фанкойл охлаждает или греет внутренний воздух, приточная установка обеспечивает воздухообмен. Короткое определение термина — в словаре, место фанкойлов среди других типов техники — в обзоре типов кондиционеров.
