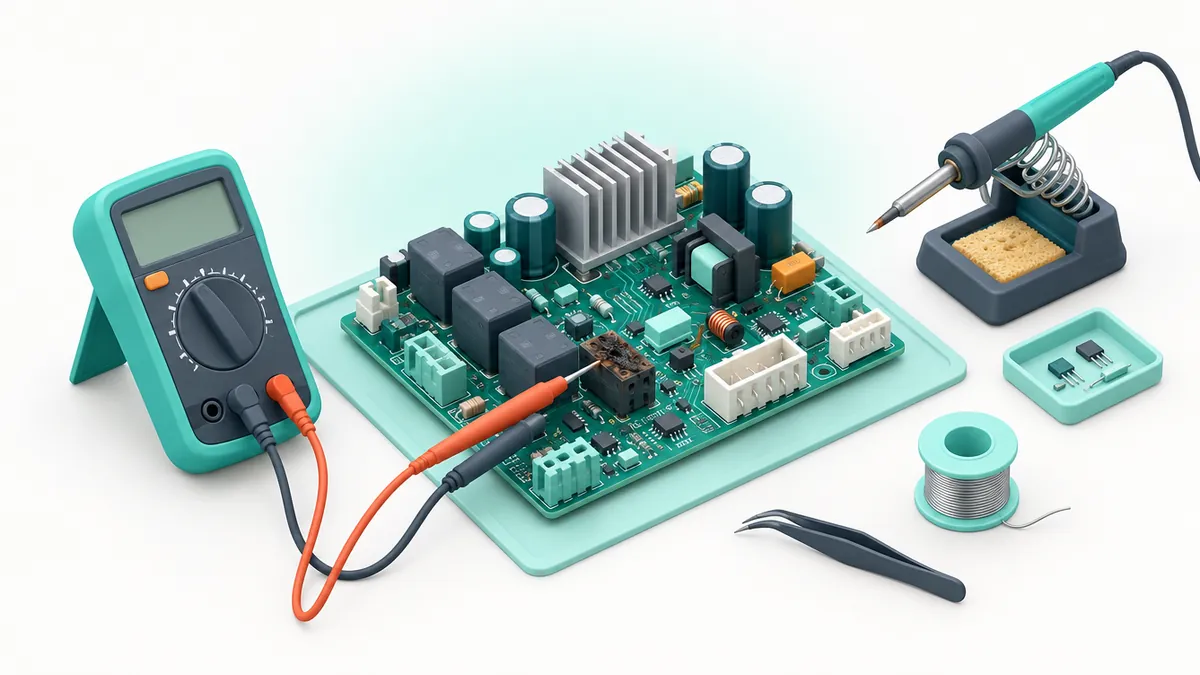

Плата управления кондиционера: признаки неисправности, ремонт или замена

Плата управления — «мозг» кондиционера: она принимает команды с пульта, читает датчики температуры, управляет вентиляторами, жалюзи и компрессором, следит за защитами. Признаки её неисправности — блок не включается при наличии питания, не реагирует на исправный пульт, ведёт себя хаотично или выдаёт ошибки памяти и связи. Но плату подозревают последней: многие такие симптомы дают датчики, разъёмы, межблочный кабель и сеть. Отказы самой платы чаще всего вызваны скачками напряжения, водой из засорённого дренажа, насекомыми и перегревом.

Какие платы есть в кондиционере

В простых неинверторных моделях наружный блок может вообще не иметь платы: им командует реле на плате внутреннего блока.

Симптомы, при которых подозревают плату

Проверить пульт можно за минуту камерой телефона: при нажатии кнопки светодиод на торце пульта должен светиться на экране — подробно о проверке пульта. Если кондиционер не включается вовсе, общий порядок поиска — в отдельном разборе.

Коды, указывающие на электронику

Таблица отражает типовую трактовку для бытовых серий. Код ошибки связи или силового модуля не означает автоматически неисправную плату — это повод проверить кабель, питание и компрессор.

Почему платы выходят из строя

Скачки напряжения и грозы. Перенапряжение пробивает элементы входной цепи: варистор, предохранитель, блок питания. Варистор для того и стоит, чтобы принять удар на себя, — как его проверить.

Вода. Самая коварная причина. При засоре дренажа поддон переполняется, и вода может попасть на плату, особенно если электрический отсек расположен рядом. Отсюда правило: если кондиционер тёк, а потом начал вести себя странно, — проверять плату на следы воды и коррозии. О дренаже — здесь.

Насекомые. Тараканы и муравьи заселяют тёплый электрический отсек, их остатки замыкают дорожки и контакты. Это реальная и нередкая причина отказов.

Перегрев. Особенно плат инверторов: забитый радиатор, высохшая термопаста, плохой обдув наружного блока.

Старение. Электролитические конденсаторы теряют ёмкость и вздуваются, контакты разъёмов окисляются.

Что проверяют на плате

1. Осмотр. Потемневшие и вздутые элементы, следы воды и коррозии, треснувший варистор, следы насекомых, оплавленные разъёмы.
2. Предохранитель. Сгоревший предохранитель — следствие, а не причина: сначала ищут, почему он сгорел.
3. Блок питания. Наличие и стабильность низких напряжений, которыми питается электроника, — обычно 5 и 12 вольт.
4. Реле. Срабатывают ли по команде, не залипли ли контакты.
5. Входы датчиков. Плата может «показывать неисправность» из-за датчика с ушедшей характеристикой — проверка термисторов.
6. Связь. Сигнал между внутренним и наружным блоком, целостность межблочного кабеля.

Ремонт или замена

Универсальная плата

Универсальный комплект — плата, приёмник и пульт — ставят вместо родной платы внутреннего блока у простых неинверторных сплит-систем. Плюсы: доступность и цена. Минусы: часть функций модели теряется, нужно правильно подключить датчики, вентилятор и жалюзи, гарантия на технику при этом, разумеется, не действует. Для инверторных моделей с согласованными платами внутреннего и наружного блока такие комплекты, как правило, не применимы.

Как защитить плату

• Реле напряжения на линию кондиционера — недорогая защита от скачков и просадок, особенно в частном доме и на даче. Как проверяют питание — в разделе диагностики.
• Исправный дренаж — промывка перед сезоном предотвращает переливы и попадание воды на электронику.
• Чистота наружного блока — защищает плату инвертора от перегрева.
• Отключение на зиму при неиспользовании — уменьшает время под напряжением и риск при грозах.

Если вы уже заменили плату, а проблема вернулась, — значит, не найдена причина. Начните с воды, напряжения и насекомых, а затем проверьте компрессор: заклинивший или пробитый компрессор выводит из строя силовую часть платы снова и снова — как его проверяют.
