Питание кондиционера: линия, автомат, напряжение под нагрузкой

Электрическая часть кондиционера даёт непропорционально много отказов относительно своей простоты. Причина в том, что здесь сходятся два фактора: высокий пусковой ток компрессора и скрытые от глаз соединения, которые греются годами, прежде чем проявиться.

Начнём с проверки, которую делают неправильно чаще всего.

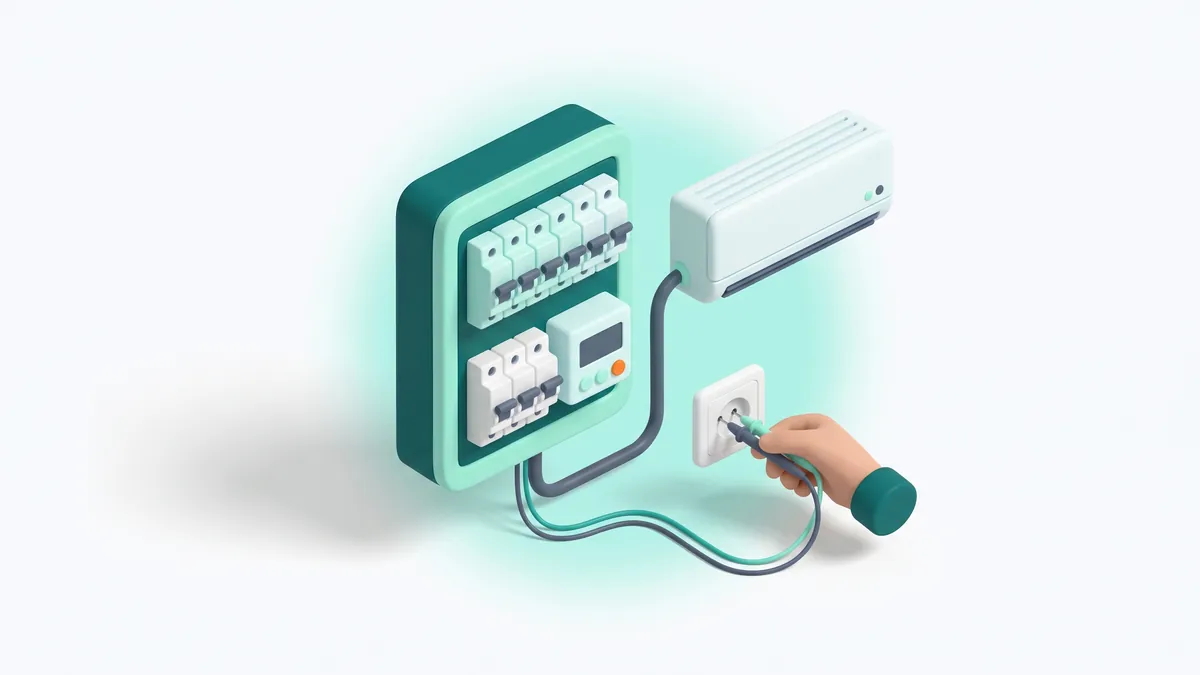

Напряжение измеряют под нагрузкой

Замер на холостом ходу почти ничего не говорит. Проблемная линия покажет нормальные 225–230 В — ток по ней не идёт, падать негде. Просадка появляется ровно в тот момент, когда запускается компрессор.

Порядок замера:

1. Мультиметр в режим измерения переменного напряжения.
2. Замерьте напряжение в розетке кондиционера при выключенной технике, запишите.
3. Включите охлаждение и дождитесь запуска компрессора — его слышно по наружному блоку.
4. Замерьте снова в момент работы компрессора.
5. Сравните.

Как читать результат:

Последняя строка — самая узнаваемая примета: техника работает утром и встаёт вечером, а на дисплее появляется код перегрузки по току и напряжению.

Почему пусковой ток решает всё

У неинверторного компрессора нет плавного разгона: в момент пуска он потребляет ток в несколько раз выше рабочего, и длится это доли секунды. Из этого факта растут почти все требования к электрике.

Отсюда — отдельная линия. На общей розеточной группе пусковой ток вызывает просадку, от которой мигает свет и перезагружается техника соседних розеток. Производители требуют отдельную линию в руководствах, и это не перестраховка.

Отсюда — характеристика автомата. Автомат с характеристикой B рассчитан на нагрузки без бросков и на неинверторной модели может отключаться при каждом пуске. Характеристика C допускает кратковременные пусковые токи.

Отсюда — подбор стабилизатора. Его берут по пусковому току, а не по номинальной мощности кондиционера. Стабилизатор, подобранный «по паспортным ваттам», отключится ровно в тот момент, ради которого его ставили.

Отсюда же — преимущество инвертора. У инверторной модели резкого пускового тока нет: компрессор разгоняется плавно, а входной преобразователь работает в более широком диапазоне напряжения. В сетях с плохим питанием это весомый аргумент при выборе — про типы техники.

Что должно быть в линии

Состав, который считается нормой для бытовой сплит-системы. Конкретные номиналы и сечения берут из руководства к модели и проекта электрики — общее правило здесь не заменяет расчёт.

Чего быть не должно: подключения через удлинитель или тройник, скруток вместо нормальных соединений, кабеля, перетёртого об острую кромку при проходе через стену, и линии, проложенной «до ближайшей розетки» вместо щита.

Межблочный кабель: источник плавающих ошибок

Кабель между внутренним и наружным блоком несёт и питание, и управление. Число жил и сечение задаёт производитель — это не место для импровизации.

Характерная неисправность: ошибка связи, которая появляется в жару и исчезает в прохладу. Механика простая — плохо обжатая жила в клеммнике при нагреве расширяется, контакт нарушается, плата теряет связь с наружным блоком. Утром прохладно, всё работает; днём жарко, выскакивает код.

Диагностика такого дефекта неприятна тем, что мастер приезжает и ничего не находит. Помогает наблюдение владельца: записать, при какой погоде и в какое время суток появляется код — про коды связи.

Недотянутая клемма: самая недооценённая проблема

Контакт с повышенным переходным сопротивлением греется при каждом прохождении тока. Изоляция вокруг него медленно карбонизируется — теряет диэлектрические свойства и становится проводящей. Процесс идёт годами и заканчивается быстро.

Признаки, которые стоит воспринимать всерьёз:

• запах горелой изоляции или пластика при работе — выключить автоматом немедленно, не включать до осмотра;
• потемневшие или оплавленные клеммы, следы копоти;
• нагрев вилки или розетки, который чувствуется рукой;
• разбор запахов из кондиционера — там же разобрано, чем этот запах отличается от биологического.

Именно поэтому протяжка клеммника и осмотр межблочного кабеля входят в регламент ежегодного обслуживания. Владельцу эта строка в списке работ кажется бессмысленной, а она — про пожарную безопасность.

Порядок диагностики электрической части

От простого к сложному, как и везде в диагностике.

1. Автомат в щите. Взведённый на вид автомат может стоять в промежуточном положении: выключить полностью и включить заново.
2. Розетка и вилка — проверить любым другим прибором, осмотреть на нагрев и потемнение.
3. Сервисный выключатель, если он есть на линии рядом с блоком.
4. УЗО. Сработало оно, а не автомат — это утечка тока на корпус, а не перегрузка. Требуется проверка изоляции, а не повторный взвод.
5. Напряжение под нагрузкой — по порядку выше.
6. Пусковой конденсатор. Гудение наружного блока без запуска — классический признак; порядок проверки с обязательным разрядом.
7. Варистор и предохранитель на плате — после скачка в сети страдают первыми; как проверить.
8. Ток компрессора токовыми клещами и сопротивление обмоток — про компрессор.

Что может сделать владелец

Безопасный и полезный набор:

• проверить автомат и розетку;
• замерить напряжение в розетке под нагрузкой — единственная электрическая проверка, доступная без вскрытия чего-либо;
• записать, при каких условиях появляется код: время суток, погода, что ещё включено в доме;
• не включать технику повторно, если автомат выбивает каждый раз.

Всё остальное — работа с приборами у обесточенной техники. Что именно и в каком порядке измеряет мастер — в разделе диагностики, разбор ситуации «не включается» целиком — здесь.
